Гидрошпонки Аквастоп

Швы – наиболее уязвимые места бетонных конструкций, подвергающихся действию атмосферной влаги, грунтовых или подземных вод, конденсата. В первую очередь опасность грозит очистным сооружениям, бассейнам, туннелям, коллекторам, резервуарам для воды, гидротехническим сооружениям, колоннам. Также в герметизации нуждаются подвалы и цокольные этажи зданий. Если швы не гидроизолировать, со временем влага начнёт разрушать конструкцию, из-за чего значительно уменьшится срок эксплуатации сооружения, возникнет вероятность аварии, понадобится проводить срочный внеплановый ремонт.

Чтобы в процессе эксплуатации сооружения снизить расходы на ремонт и избежать возникновения аварийных ситуаций, достаточно при монтаже конструкций использовать гидрошпонки (гидроизоляционные шпонки) – ленты, предназначенные для герметизации деформационных, рабочих, усадочных швов.

В зависимости от вида швов, различают следующие типы гидрошпонок:

• холодные – предназначены для гидроизоляции рабочих (холодных) швов;
• деформационные;
• усадочные – применяются для гидроизоляции усадочных швов;
• используемые для гидроизоляции швов в опалубочных конструкциях, называемых «Стена в Грунте» (сокращённо СвГ);
• ремонтные – для гидроизоляции швов, требующих ремонта.

Материалы, из которых изготавливают гидрошпонки:

Обозначение материала
Расшифровка
EPDM - Резина
HDPE - Пластик из полиэтилена низкого давления
ПВХ - Поливинилхлорид
ПВХ-П - Пластифицированный поливинилхлорид
Сталь (нет сокращённого обозначения) - Сталь
ТПО - Термопластичный полиолефин
ТЭП - Термоэластопласт

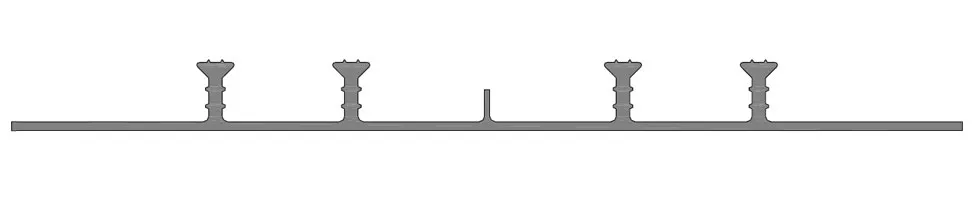

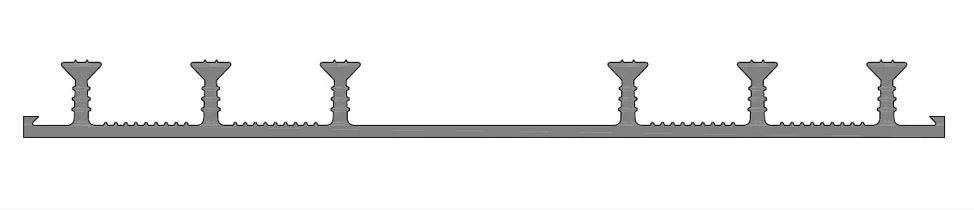

Вдоль всего полотна гидрошпонки, с одной или двух сторон, имеются фигурные выступы, выполняющие роль анкеров. Посередине полотна находится деформируемый участок, который может иметь круглую, овальную или П-образную форму. У холодных лент деформируемый участок цельнолитой, у деформационных – полый. Толщина леты солставляет 4–6 мм.

Физические характеристики гидрошпонок зависят от свойств материала, из которого они изготовлены. Параметры изоляции должны соответствовать требованиям ГОСта и ТУ. Основные требования к изделиям:

• токсичность материала изготовления не должна превышать 1 %;
• относительное удлинение деформационной гидрошпонки при разрыве – не менее 300 %, устойчивость к разрыву с усилием до 11 МПа;
• лента не должна становиться хрупкой при отрицательной температуре вплоть до –40 °C.

Холодные гидрошпонки

Холодные гидрошпонки применяют для герметизации рабочих (технологических) швов. Такие швы обустраивают при бетонировании монолитных конструкций, в местах соприкосновения уже залитой бетонной поверхности с новой смесью, к примеру, на участках соединения балок с плитами, сегментов гидротехнических и инженерных сооружений, у вершины фундамента или в нижней части капителей колонн).

Шпонки для холодных швов почти плоские, по бокам у них располагаются набухающие элементы (из гидрофильной резины, бентонитовой глины) или каналы, предназначенные для инъекционной гидроизоляции.

Классификация гидрошпонок для рабочих швов:

Обозначение гидроизоляционного изделия
Расшифровка
ХВ
Холодная внутренняя гидрошпонка, считается стандартной и подходит для большинства технологических швов
ХВИ
Холодная внутренняя инъекционная гидрошпонка, необходима в тех случаях, когда шов подвергается интенсивному воздействию влаги и требуется особо надёжная гидроизоляция. Ленту ХВИ применяют при инъекционной гидроизоляции, к примеру, «Аквастоп Инжекто»
ХВН
Холодная внутренняя набухающая гидрошпонка. По краям полотна ленты встроены бентонитовые шнуры диаметром 4 или 6 мм

Деформационные гидрошпонки

Деформационные (тёплые) швы могут быть температурными, осадочными, антисейсмическими. Часто такие швы обустраивают в местах примыкания плит к стенам. Образующиеся зазоры и пустоты заполняют пенопластом или экструдированным пенополистиролом. Существует также методика, при которой деформационные швы гидроизолируют с помощью жгутов (например, «Вилатерм») и герметиков.

Классификация деформационных гидрошпонок:
Обозначение гидроизоляционного изделия
Расшифровка
ДВ - Деформационная внутренняя гидрошпонка, считается стандартной и подходит для большинства технологических швов шириной до 10–100 мм
ДВС - Деформационная внутренняя специальная гидрошпонка, используется для герметизации швов при сопряжении уже существующей конструкции и свежезалитым элементом. Ленты ДВС применяют при возведении гидротехнических, подземных, заглублённых конструкций
ДВИ - Деформационная внутренняя инъекционная. Ленту используют в случае герметизации шва при помощи инъекционной системы
ДВН - Деформационная внутренняя набухающая. По краям полотна гидрошпонки расположены набухающие элементы из резины или бентонитовой глины
ДЗ - Деформационная защитная, представляет собой массивную ленту с П-образным профилем и анкерными элементами по краям полотна
ДЗС - - Деформационная защитная специальная, используется для герметизации швов между стенами и полами
ДО - Деформационная опалубочная, лента используется для герметизации швов в опалубочных конструкциях
ДОС - Деформационная опалубочная специальная, лента применяется для сопряжения элементов гидротехнических, подземных, заглублённых конструкций
ДОИ - Деформационная опалубочная инъекционная. Используется в случае гидроизоляции опалубочной конструкции с помощью инъекционной системы
ДОН - Деформационная опалубочная набухающая. По краям полотна гидрошпонки находятся набухающие резиновые или бентонитовые элементы
ДР - Деформационная ремонтная. Лента применяется для герметизации начинающих разрушаться деформационных швов

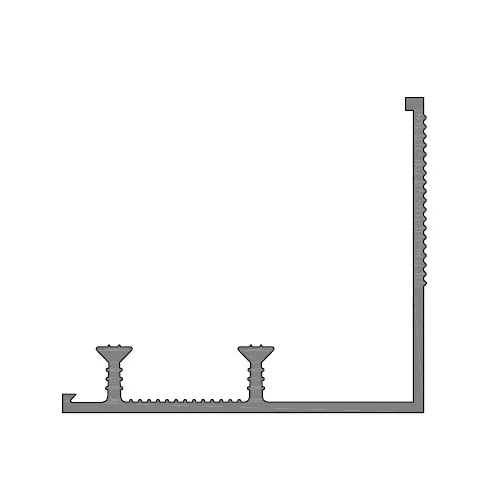

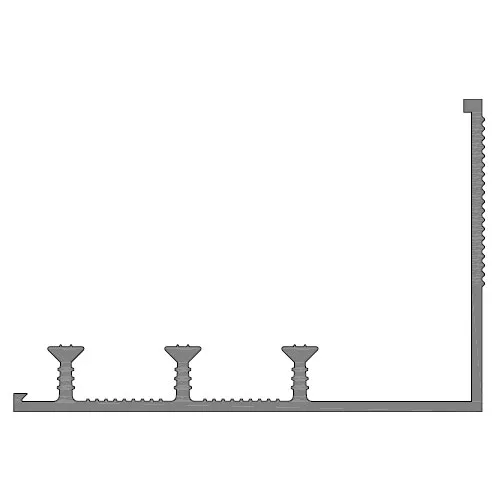

ДР УГЛ - Деформационная ремонтная угловая, используется для ремонта швш, обустроенных на стыке вертикальных и горизонтальных элементов

Усадочные гидрошпонки

Усадочные швы обустраивают при возведении конструкций из бетона разных марок. В таких случаях именно благодаря усадочным швам не образуется трещин, которые могли бы нарушить целостность и снизить несущую способность бетонного элемента сооружения. Герметизация прогнозируемых усадочных швов – передовая технология, используемая во всём мире.

Классификация усадочных гидрошпонок:

Обозначение гидроизоляционного изделия
Расшифровка
УВ - Усадочная внутренняя гидрошпонка трубчатой формы
УВС - Усадочная внутренняя специальная, лента используется при сопряжении стены с полом

Стена в грунте

Гидрошпонки типа СвГ («Стена в Грунте») используют для герметизации холодных (технологических) швов в торцевых щитах опалубки.

Ремонтные гидрошпонки

Ремонтные гидрошпонки используют для герметизации разрушающихся деформационных швов. Монтаж гидроизоляции выполняют механическим способом.

Классификация ремонтных гидрошпонок:

Обозначение гидроизоляционного изделия
Расшифровка
ДР - Деформационная ремонтная. Лента используется для герметизации повреждённого деформационного шва шириной 10–200 мм
ДР УГЛ - Деформационная ремонтная угловая, лента предназначена для герметизации деформационных швов между вертикальными и горизонтальными элементами конструкции
Таракан - Гидрошпонка, которую применяют в случаях, когда герметизация должна быть особо надёжной. В частности, ленту используют для гидроизоляции швов в гидротехнических, подземных и заглублённых сооружениях

Характеристики материалов, из которых изготавливают гидрошпонки

Способ монтажа гидрошпонок зависит от свойств материала из которого они изготовлены. Прочностные характеристики гидроизоляционных изделий напрямую влияют на сроки эксплуатации и стоимость ремонта бетонных конструкций.

Обозначение материала
Свойства материала
EPDM - Резина, бывает вулканизированной и невулканизированной. Вулканизированная резина лучше растягивается, чем невулканизированная, устойчивее к агрессивным жидкостям (слабым щелочам и кислотам, нефти, сточным водам). По физико-механическим свойствам резиновые гидрошпонки превосходят аналоги из ПВХ на 15–20 %. Но для монтажа ленты из вулканизированной резины требуется дорогой профессиональный инструмент
HDPE и сталь - Ленты из полиэтилена низкого давления и стали не соответствуют современным требованиям к прочности и долговечности изоляционных материалов. Поэтому сейчас такие гидрошпонки не выпускаются
ПВХ - Поливинилхлорид отличается эластичностью и устойчивостью к умеренно агрессивным средам. Благодаря термопластичности материала, герметизировать швы достаточно легко. Поэтому гидрошпонки из ПВХ очень популярны.
ПВХ-П - Пластифицированный поливинилхлорид растягивается лучше, чем обычный ПВХ. В материал могут быть добавлены пластификаторы для защиты от ультрафиолетового излучения. Гидрошпонки из ПВХ-П стоят дороже, но они прочнее и рассчитаны на длительный срок службы.
ТПО - Гидрошпонки из термопластичного полиолефина по характеристикам практически не отличаются от аналогов из ПВХ, но стоят дороже. Ленты из ТПО используются вместе с мембранами из того же материала. Гидрошпонки из ТПО на российский рынок в основном поставляет международный концерн Sika
ТЭП - Гидрошпонки из термоэластопласта по характеристикам практически не отличаются от аналогов из ПВХ, но стоят немного дороже. Благодаря термопластичности материала, гидрошпонки из него легко соединять с мембранами из ПВХ или ТПО

Монтаж гидрошпонок

Гидрошпонки поставляются в рулонах, ширина ленты – 150–500 мм. Часто возникает необходимость соединить между собой два отрезка ленты. Но гидрошпонки из разных материалов соединить между собой крайне сложно. Например, ленты из ПВХ и ТПЕ невозможно склеить или сварить друг с другом. Поэтому для того, чтобы качественно гидроизолировать швы, при строительстве сооружения необходимо использовать гидрошпонки исключительно из одного материала.

При выборе способа монтажа следует учитывать, термопластичен ли материал, из которого изготовлена гидрошпонка. К термопластичным относятся ПВХ, ПВХ-П, ТПО и ТПЭ. Для монтажа гидрошпонок из этих материалов используют сварочное оборудование:

• если ширина ленты не превышает 350 мм, а длина меньше 200 погонных метров, для монтажа можно использовать ручной аппарат горячего воздуха;
• для монтажа лент шире 350 мм и длиннее 200 погонных метров понадобится специальный сварочный топорик;
• для монтажа битумостойких гидрошпонок из ПВХ применяют газовые горелки.

Резиновые и стальные гидрошпонки относятся к нетермопластичным. Стальные ленты уже практически не применяются, но резиновые гидрошпонки весьма востребованы. Лучше всего монтировать резиновые ленты методом вулканизации, хотя для этого требуется дорогостоящее профессиональное оборудование. В отдельных случаях при монтаже резиновых гидрошпонок используют цианоакрилатный клей или вообще укладывают ленты, не соединяя стыки.

Производители гидрошпонок

Львиную долю российского рынка гидрошпонок занимают несколько крупных компаний:

• «Аквабарьер» (торговая марка гидрошпонок – «Аквастоп») производит примерно 90 % всех отечественных гидрошпонок. В ассортименте фирмы – 384 модификации гидрошпонок. Продукция очень качественна, по физико-механическим характеристикам она превосходит импортные аналоги на 20–25 %. Компания сотрудничает с проектными институтами, при изготовлении гидрошпонок применяет собственные технологии; Купить гидрошпонки Аквастоп можно на нашем сайте с доставкой.
• «Технониколь» – отечественная компания, изготавливающая качественные изоляционные материалы, в том числе 15 модификаций гидрошпонок. Гидроизоляционные ленты производят на Санкт-Петербургском предприятии «РТИ Северо-Запад». Здесь же изготавливают гидрошпонки для компаний Icopal, Litaproof, Deflex;
• Sika – международный концерн. Те, кто хочет приобрести его продукцию, должны сделать заказ. Доставка гидрошпонок занимает примерно 3 недели.

Покупка гидрошпонок

Специалисты настоятельно рекомендуют не экономить на гидрошпонках, а покупать фирменные изделия от известных производителей. Чем заканчивается использование дешёвых гидрошпонок, можно было наблюдать во время скандала с космодромом «Восточный». Деформационный шов дал течь через несколько дней. В ходе расследования выяснилось, что для герметизации были использованы дешёвые контрафактные гидрошпонки из невулканизированной резины. Государство понесло огромные убытки, ответственные лица компании-подрядчика отбывают тюремные сроки.

При покупке гидрошпонок следует помнить, что демонтаж гидроизоляции, особенно в подземных и заглублённых сооружениях, – дело крайне сложное и дорогостоящее. Чтобы избежать аварий, убытков и неприятностей в будущем, лучше сразу использовать качественные гидрошпонки.
