Противопожарный шнур Аквастоп

1. Противопожарная преграда АКВАСТОП ПЗШ – это многослойная противопожарная конструкция, состоящая из негорючих теплоизоляционных и теплоотражающих элементов и негорючей защитной оболочки, выдерживающей температуру 1100 ºС без разрушения, являющейся также монтажной конструкцией. Конструкция является эластичной и может менять ширину при деформации шва в пределах ± 25% от первоначальной ширины. Данная конструкция монтируется в деформационные швы стен и перекрытий многоэтажных зданий и служит препятствием для распространения по ним огня при пожаре. Противопожарная преграда АКВАСТОП ПЗШ предотвращает как линейное, так и объемное распространение огня через деформационный шов. Выдерживает температуру пожара в течении 240 минут. Может применяться в зданиях любого типа – кирпичных, сборных железобетонных, монолитных. Противопожарная преграда АКВАСТОП ПЗШ обладает эластичностью, которая позволяет ей сжиматься и расширяться вместе со швом под воздействием изменений температуры и сейсмических нагрузок. Конструкция может применяться в деформационных швах шириной от 30 до 300 мм. Достоинством является простота монтажа преграды в деформационном шве.

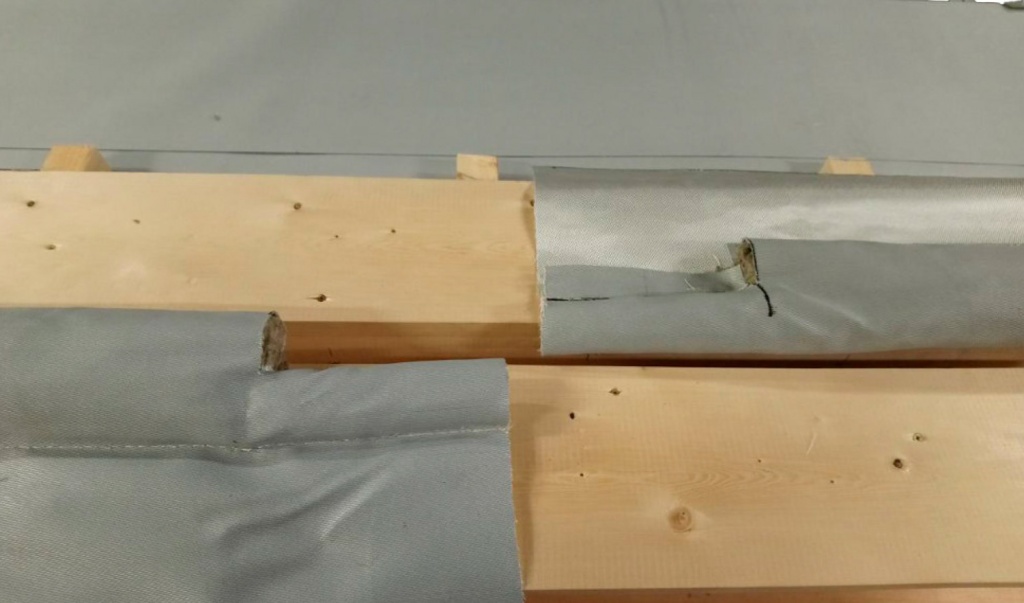

2. УСТАНОВКА 1. Подготовка к установке. 1.1. Измерить длину (высоту для стен) деформационного шва. 1.2. Определить количество изделий, требуемое для заполнения всей длины (высоты) шва с учетом нахлеста 150 мм на стык. При расчётах стоит учитывать, что при установке изделия в крайних точках шва необходимо формировать загибы по 150 мм. Длина одного изделия - 6150 мм. 1.3. Разложить изделия вдоль шва (рис.1), подготовить крепеж и инструмент.

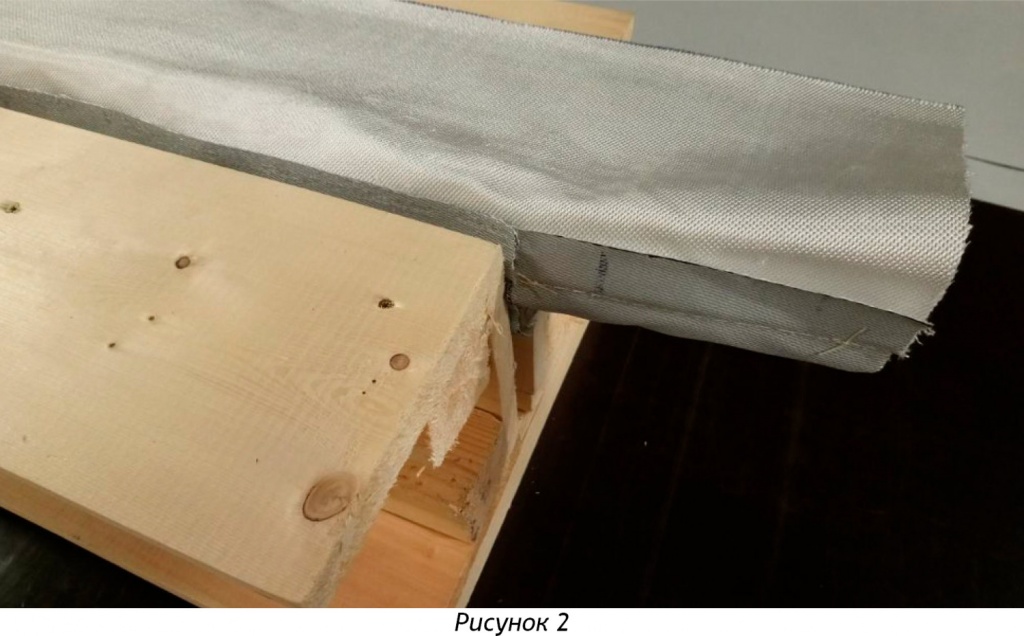

1.4. При помощи ножа или иного режущего инструмента отрезать лишнее в случае невозможности установки целого числа изделий. Сформировать нахлёсты (150 мм) и загибы (у стен, 150 мм) (рис.2).

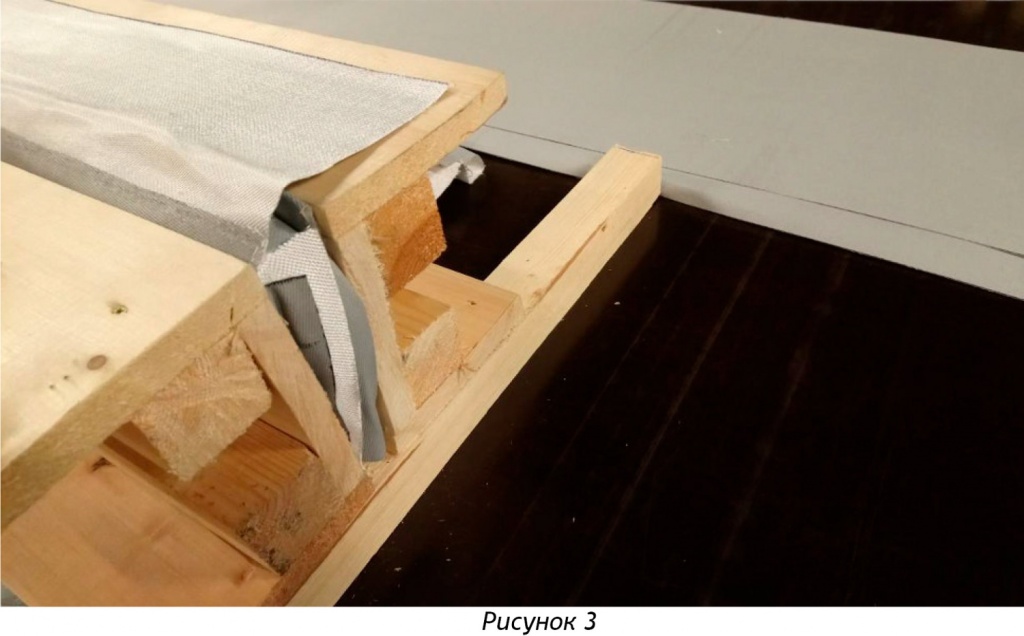

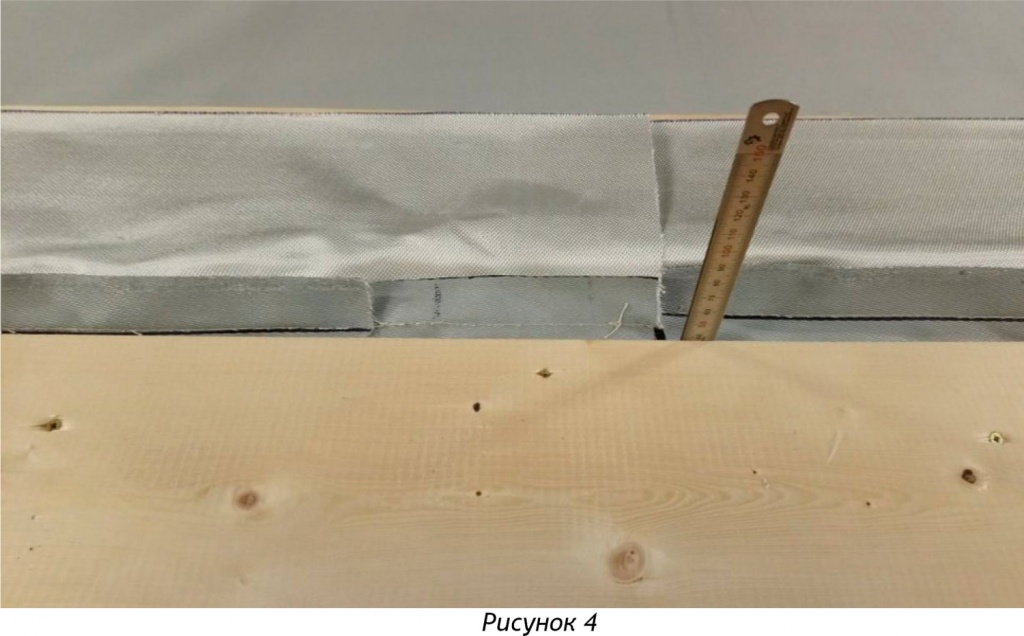

2. Установка. 2.1. Вставить изделия в шов последовательно, с плотным прилеганием друг к другу (внахлёст) и к конструкциям (стенам) в крайних точках шва (рис.3). Полоса ткани, выступающая из изделия, обязательно должна оказаться сверху, снаружи шва, так как в дальнейшем она будет использоваться как крепление. При правильной установке изделие должно быть полностью погружено в шов, при этом между поверхностью шва и изделием должно быть 30-40 мм (в глубину) (рис.4), а полоса ткани (крепление) должна отступать от шва хотя бы на 80 мм.




2. Установка.

2.1. Вставить изделия в шов последовательно, с плотным прилеганием друг к другу (внахлёст) и к конструкциям (стенам) в крайних точках шва (рис.3). Полоса ткани, выступающая из изделия, обязательно должна оказаться сверху, снаружи шва, так как в дальнейшем она будет использоваться как крепление. При правильной установке изделие должно быть полностью погружено в шов, при этом между поверхностью шва и изделием должно быть 30-40 мм (в глубину) (рис.4), а полоса ткани (крепление) должна отступать от шва хотя бы на 80 мм.

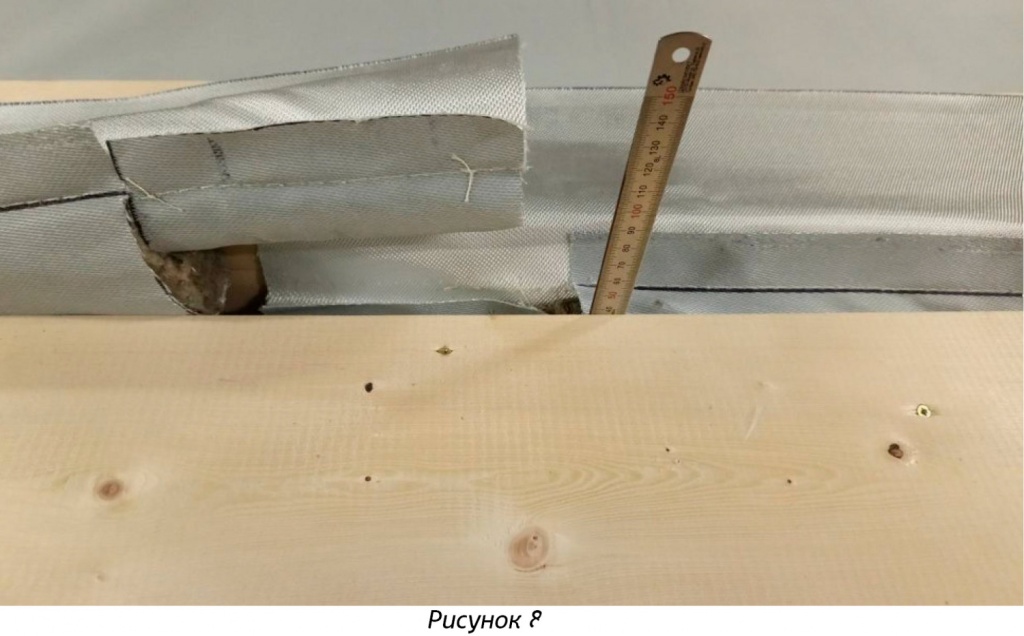

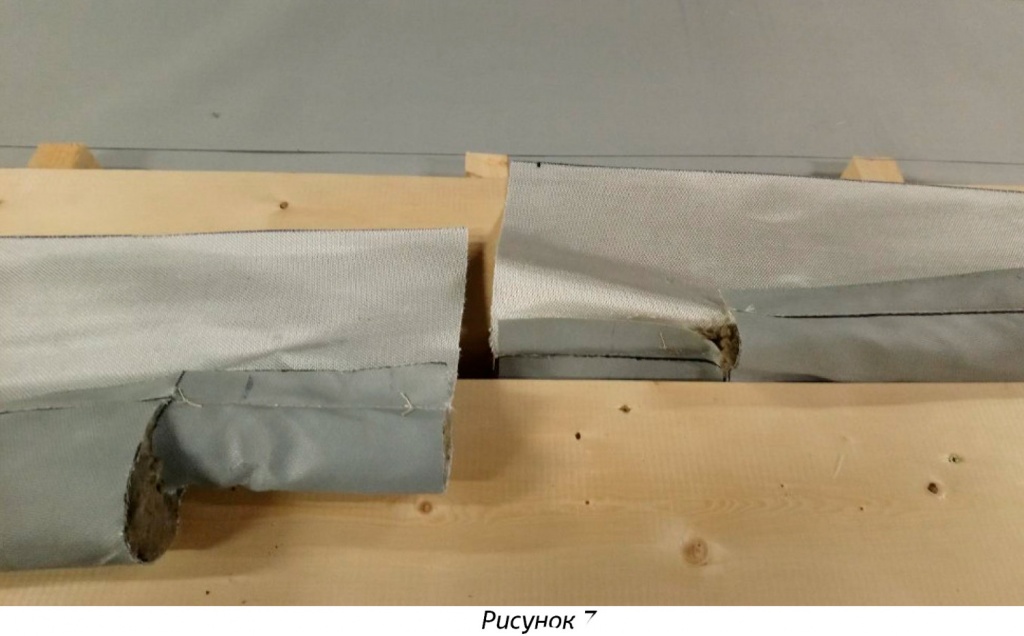

2.3. При монтаже стыков конец одного изделия устанавливается в шов глубже (рис.7), чтобы при установке другого изделия внахлёст конец второго не выступал из шва (пункт 2.1, глубина установки) (рис.8).




2.4. Необходимо убедиться в отсутствии видимых зазоров между отдельными изделиями и между изделиями и поверхностями шва. 2.5. Изделия крепятся к поверхностям, прилегающим к шву, через полосу ткани при помощи крепежа. Отступ от шва должен быть не менее 70 мм, расстояние между элементами крепежа - 500 мм, расстояние от края изделия до первой точки крепления - 250 мм.

Таблица подбора противопожарных конструкций АКВАСТОП тип ПЗШ

Наименование	Ширина деформационного шва	Фактическая ширина изделия, мм
ПЗШ-30/240	30	44
ПЗШ-50/240	50	77
ПЗШ-70/240	70	90
ПЗШ-100/240	100	125
ПЗШ-150/180	150	200
ПЗШ-200/180	200	250
ПЗШ-300/180	300	400

Обозначение многослойных противопожарных конструкций состоит из трёх частей: первая часть: наименование вторая часть: ширина, в который она устанавливается, в миллиметрах третья часть: предел огнестойкости, мин. Пример записи при заказе: ПЗШ-150/240 – конструкция для шва шириной 150 мм и пределом огнестойкости EI 240
