1. ОПИСАНИЕ
1.1 Противопожарный шнур-барьер «ОГНЕКОНТУР-ПШ» - представляет собой негорючий (группа горючести-НГ ) многослойный шнур для заполнения деформационных швов с круглым/прямоугольным сечением , диаметром от 10 до 150 мм, из специально обработанного минерального базальтового супертонкого волокна, в виде скрученного и оформленного жгута с обкладкой из фольги толщиной 40мкм и специального волокна НГ, состоящего из кремнеземной ткани с специальным полимерным противопожарным покрытием, работающим в условиях деформации.
Многослойные противопожарные конструкции «ОГНЕКОНТУР-ПШ» производятся путем прошивки оболочки жгута кремнеземной нитью (НГ) и последующим заполнением ее теплоизоляцией с устройством стыковочных узлов (припуски ткани по краям) для формирования непрерывного заполнения шва любой длины. Сращивание отдельных шнуров производится «стык в стык», с помощью припусков ткани по краям шнуры собираются как «пазлы» в непрерывную систему.
Для усиления мест стыковки разрешается пользоваться промышленным степлером с оцинкованными скобами и последующим обертыванием стыка и склеиванием последнего слоя кремнеземной негорючей тканью. При склеивании «слабых мест» используются исключительно негорючие клеи.
1.2 Многослойные противопожарные конструкции «ОГНЕКОНТУР-ПШ» (противопожарный шнур для заполнения швов) предназначены для обеспечения надежной защиты от проникновения огня, дыма (теплового излучения) через деформационные, линейные швы, строительные примыкания и стыки элементов конструкций сооружений (в соответствии с требованиями ст. 88 Технического Регламента ФЗ №123-ФЗ от 22.07.2008 г.)
Противопожарные шнуры «ОГНЕКОНТУР-ПШ» устанавливаются в горизонтальные, вертикальные, деформационные, линейные швы и строительные примыкания, стыки монолитных и сборных железобетонных конструкций зданий и сооружений различного назначения (швы между стенами и потолком, швы между разновысотными зданиями, деформационные швы внутри зданий, в промышленных полах и на «зеленых» кровлях, швы на фасаде, швы в кирпичной/каменной кладке, швы между несущими и ненесущими конструкциями, температурные, осадочные и усадочные швы и др.)

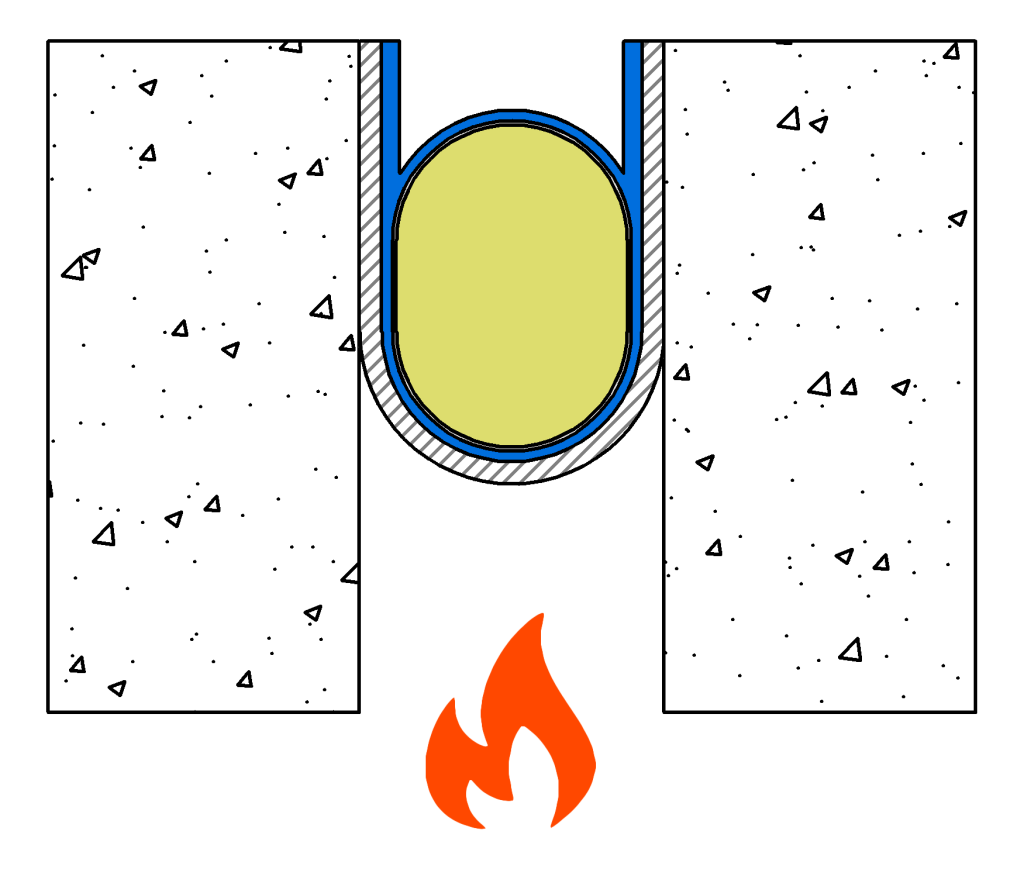

При возникновении пожара шнуры «ОГНЕКОНТУР-ПШ» препятствуют распространению пламени через деформационный шов, чем способствуют сокращению площадей горения и минимизируют риски пострадать от пожара как людям, так и имуществу. Данные конструкции шнуров устанавливаются как отдельно, так и совместно с дилатационными системами ТМ «ГидроКонтур®» для внешнего обустройства деформационных швов зданий и сооружений.
Ширина шва от 10 до 150 мм
Предел огнестойкости EI 240 мин (до 4 часов).
Растяжение+30%
Сжатие-80%
«ОГНЕКОНТУР-ПШ» - сертифицированное комплексное решение для защиты от проникновения огня и угарного газа через деформационные швы:
- cертифицированы на предел огнестойкости EI240:
4-часовая защита от проникновения огня и угарного газа через горизонтальные и вертикальные деформационные швы;
Горизонтальная и вертикальная установка

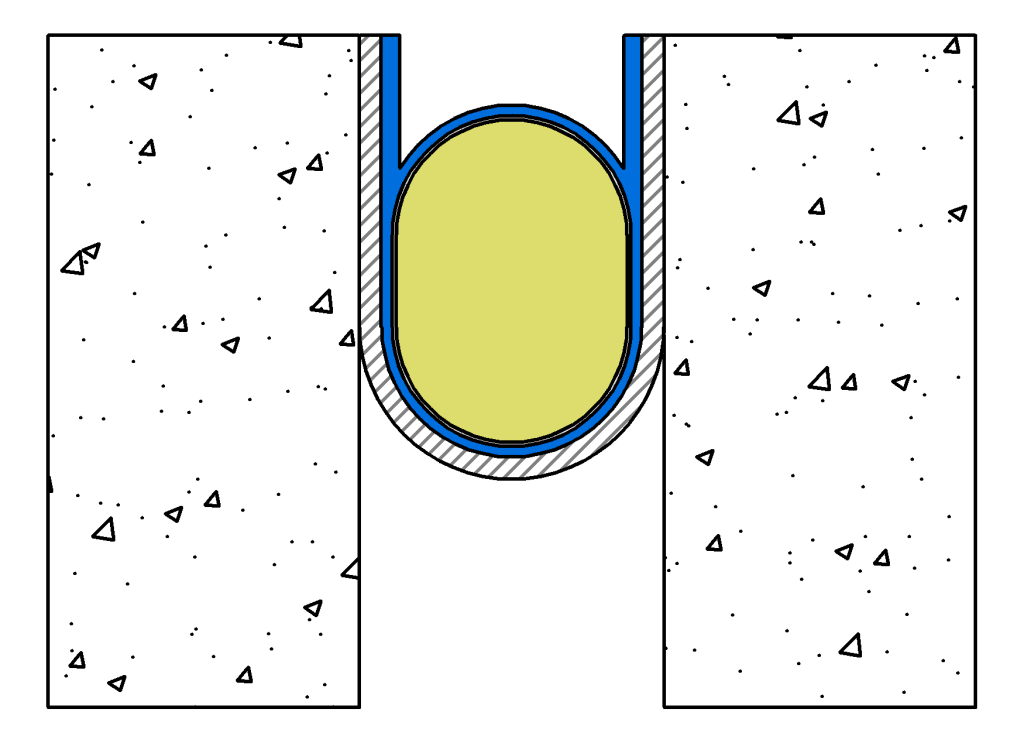

- возможность деформаций с сохранением EI при изменении ширины шва от -80% / до + 30%, а также сдвигов в других плоскостях до 30%, сохраняют свои механические свойства при сжатии или растяжении (упругость, целостность, однородность структуры) ;
Допустимая деформация противопожарного шва
- относятся к классу строительных материалов КМ0, группа горючести -НГ : негорючие, не выделяют дыма и не горят, не способствуют распространению пламени или пожара;
- дополнительно обеспечивают теплоизоляцию и акустическую изоляцию;
- воздухо- и дымонепроницаемы;
- не содержат асбеста и керамики, стойкие к плесени и грибку, а также к большинству химически-агрессивных веществ, устойчивы к воде и влажности, безопасны для здоровья людей и окружающей среды;
- шнур виброустойчив до 9 баллов и вибростоек;
- расчетный минимальный срок эксплуатации противопожарного шнура-барьера «ОГНЕКОНТУР-ПШ» 30-40 лет;
- применяется в жилых домах, торговых центрах, многоуровневых паркингах, школах, аэропортах, стадионах, зданиях и сооружениях с массовым скоплением людей.

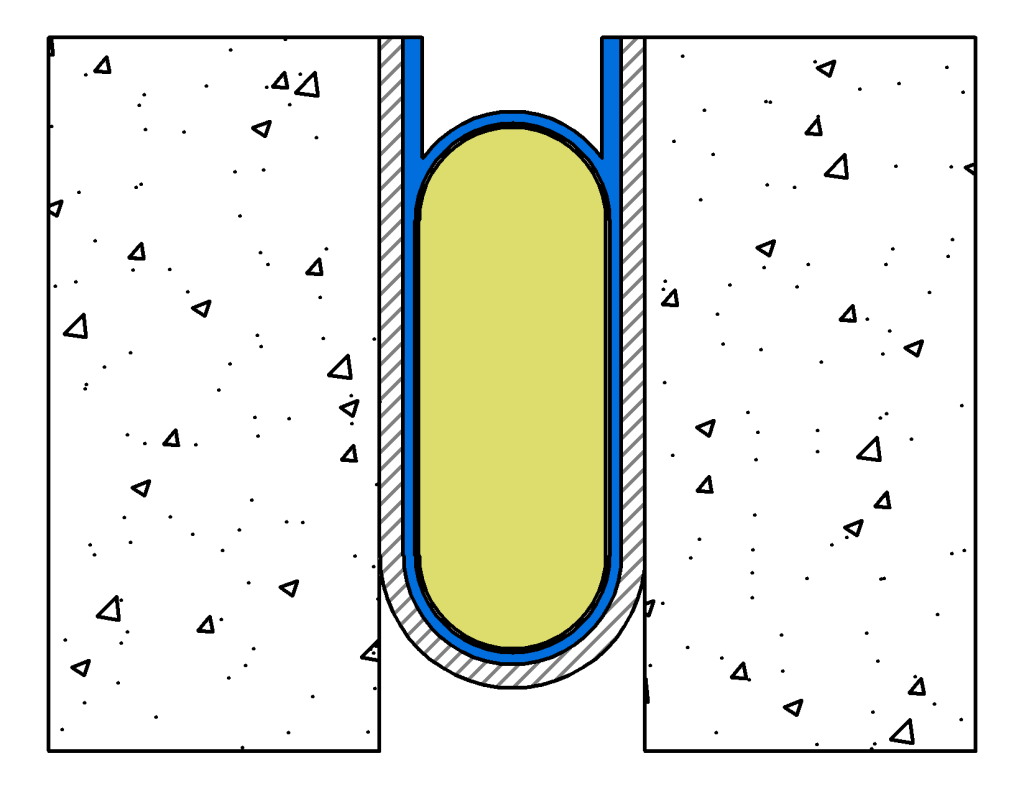

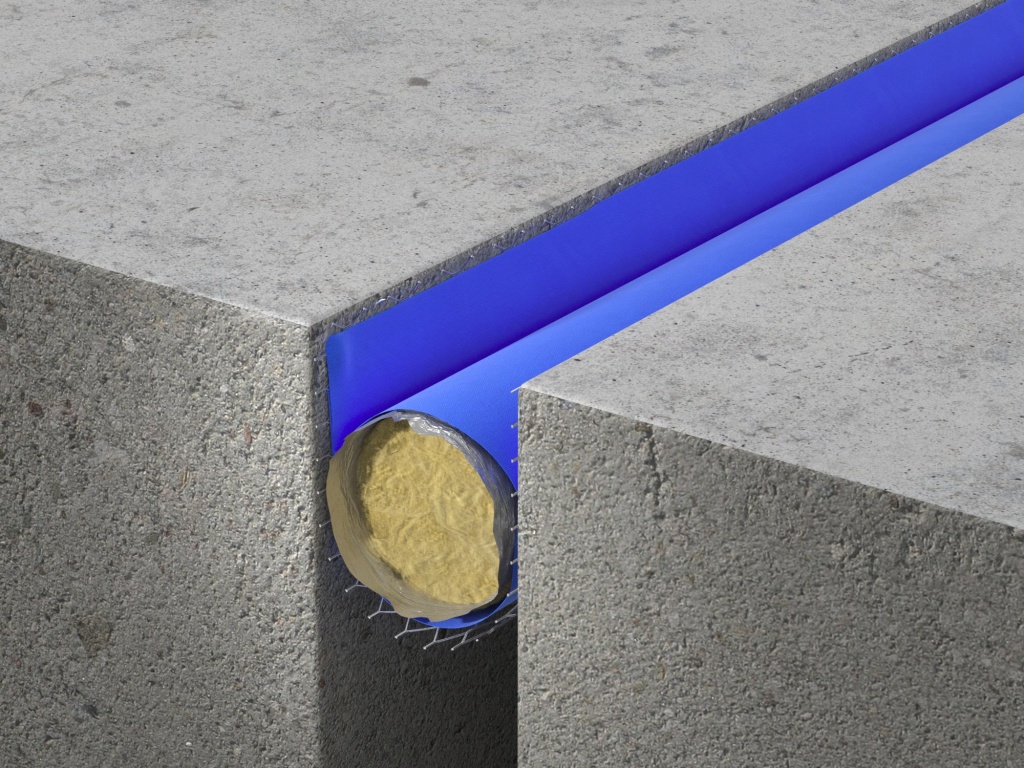

Общий вид противопожарного шва «ОГНЕКОНТУР-ПШ»
Размерный ряд противопожарного шнура-барьера «ОГНЕКОНТУР ПШ» представлен в Таблице 1.
- Диаметр шнура выбирается по Таблице 1 в зависимости от ширины деформационного шва.
- Таблица 1 Диаметр противопожарного шнура выбирается на 20% шире ширины шва с учетом компрессии/сжатия шнура при установке до 33%
- ШШ – ширина шва,мм
!!! Для конструкций шнуров диаметром более 50мм, показателем диаметра в таблице считается измерение по горизонтальной прямой, так как шнуры диаметром свыше 50мм могут иметь формы овала, прямоугольника, эллипса. Они могут не иметь ровную форму круга и могут иметь показатель диаметра разный в разных плоскостях. Данное условие не влияет на физико-механические характеристики и другие показатели ( в том числе предел огнестойкости)
Таблица 1
|
Диаметр шнура «ОГНЕКОНТУР-ПШ» |
Рекомендуемая ширина деформационного шва |
Максимальная ширина шва после деформаций при растяжении на 20% |
|
ПШ-20 |
10-12 |
17 |
|
ПШ-30 |
13-20 |
25 |
|
ПШ-40 |
20-25 |
32 |
|
ПШ-50 |
26-33 |
39 |
|
ПШ-60 |
35-40 |
48 |
|
ПШ-75 |
41-50 |
61 |
|
ПШ-90 |
51-60 |
71 |
|
ПШ-105 |
61-70 |
85 |
|
ПШ-120 |
71-80 |
95 |
|
ПШ-150 |
85-100 |
120 |
|
ПШ-180 |
101-120 |
145 |
|
ПШ-200 |
121-150 |
175 |
|
ПШ-300 |
160-250 |
260 |
1.3 Обозначение многослойных противопожарных конструкций шнуров состоит из двух частей:
первая часть: ТМ и наименование
вторая часть: диаметр шнура, в миллиметрах
Пример записи: ОГНЕКОНТУР-ПШ 30 – конструкция для шва шириной 13-20 мм, макс 25мм, огнестойкость EI 240 (4 часа)
1.4 Типовая единица фасовки : отрезки «ОГНЕКОНТУР-ПШ» упаковываются в полиэтиленовую пленку. Количество шнуров в упаковке может меняться в зависимости от диаметра шнуров. Длины шнуров также различны, в зависимости от диаметров. Возможен выпуск других типo-размеров и длин противопожарного барьера по согласованию с производителем.
1.5 Маркировка:
На каждую упаковку прикрепляется этикетка установленного образца с указанием:
- предприятия-изготовителя
- обозначения номера настоящих ТУ
- дата изготовления
- номера партии
- метраж и длины отрезков шнуров
1.6 При хранении, транспортировке , монтаже и эксплуатации, шнур «ОГНЕКОНТУР-ПШ» следует оберегать от механических повреждений.
1.7 Противопожарный барьер «ОГНЕКОНТУР-ПШ» монтируется специалистами, имеющими допуски в установленном порядке к проведению подобных работ.
1.8 Качество монтажа должно быть подтверждено актом о приемке выполненных огнезащитных работ, оформленным в установленном порядке.
2. ПОДГОТОВКА К МОНТАЖУ
2.1Предварительно поверхность шва, в который планируется монтаж «ОГНЕКОНТУР-ПШ» должна быть очищена от загрязнений, пыли, строительного мусора, должна быть сухой и чистой.
2.2 Готовность шва к монтажу огнезащитного шнура оценивается визуально специалистами.
2.3 Произвести распаковку огнезащитных шнуров «ОГНЕКОНТУР-ПШ», которые поставляются в готовом для монтажа виде и специальной крепежной сетки-лотка для установки шнура.
3. МОНТАЖ
3.1 После визуальной оценки подготовки шва к монтажу и распаковки крепежной сетки-лотка, можно приступать к монтажу противопожарной конструкции «ОГНЕКОНТУР-ПШ».

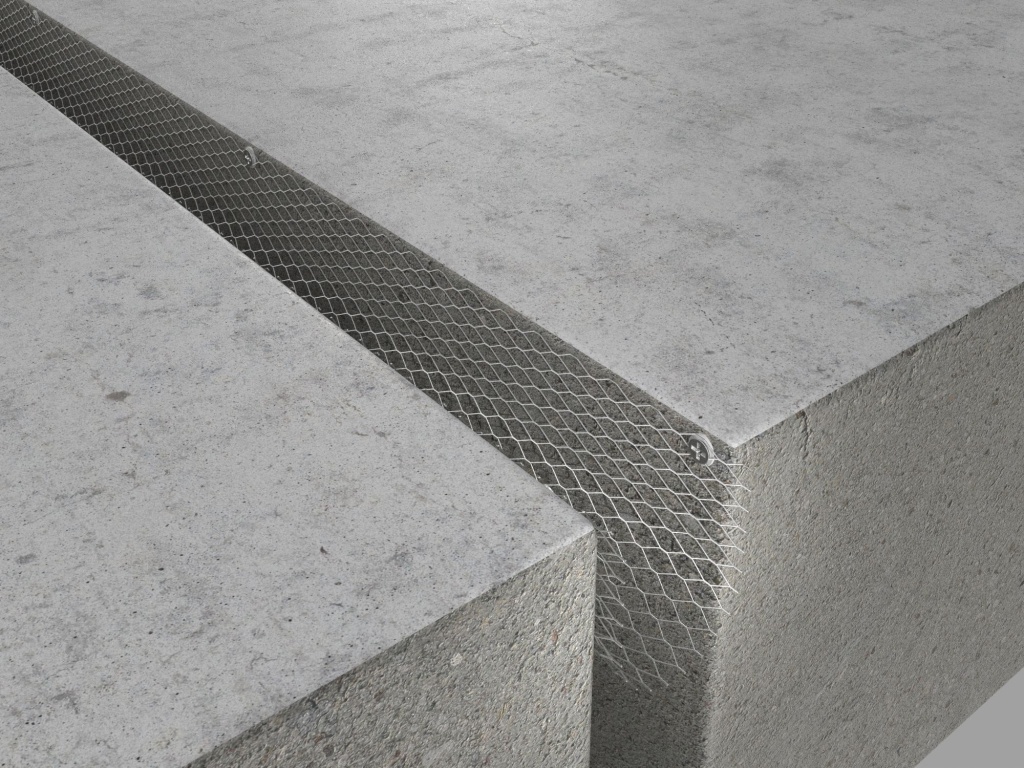

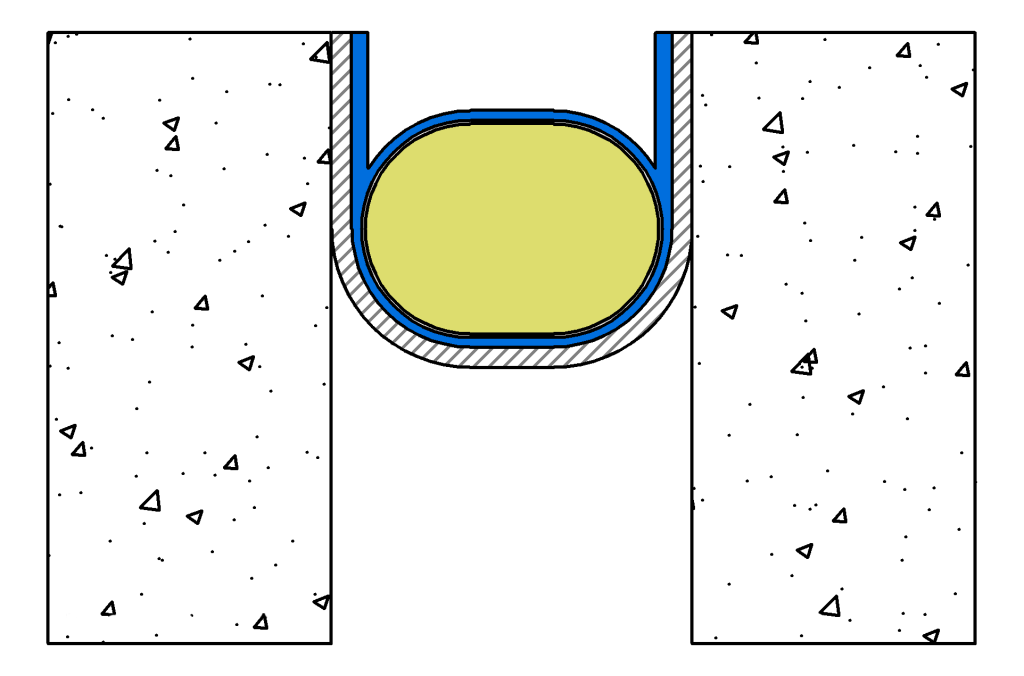

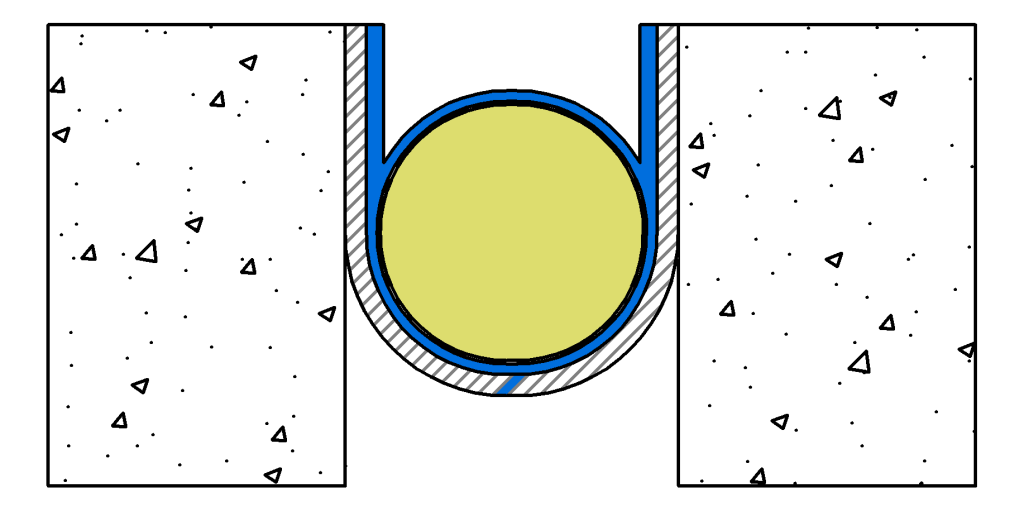

Устанавливаем сетку-лоток в шов, как показано на рис.1
Готовая полоса сетки сжимается и в виде лотка (для обеспечения ее растяжения/cжатия) и обеспечения места для укладки шнура, аккуратно вставляется в шов (обязательно использовать строительные перчатки, так как края сетки могут быть опасны для кожи рук и могут нанести порез острыми краями).
Края сетки крепятся к поверхности бетона обычным строительным дюбель-гвоздем, для надежной фиксации сетки-лотка в шве, с шагом 20 см с каждой стороны.
Сетка-лоток поставляется определенной ширины под каждый размер шва. В отличии от других методов крепления шнура ( скобы, клей) сетка-лоток обеспечивает равномерное (без провисаний, без возможности провалиться) нахождение огнестойкого шнура в шве на протяжении большого срока службы противопожарной защиты.
Так как сам шнур тоже крепится механически к поверхностям с 2-ух сторон, то сетка-лоток выполняет роль дополнительной двойной защиты конструкции и полностью сводит на нет любые риски неправильной установки или провисания/потери конструкции огнезащиты.

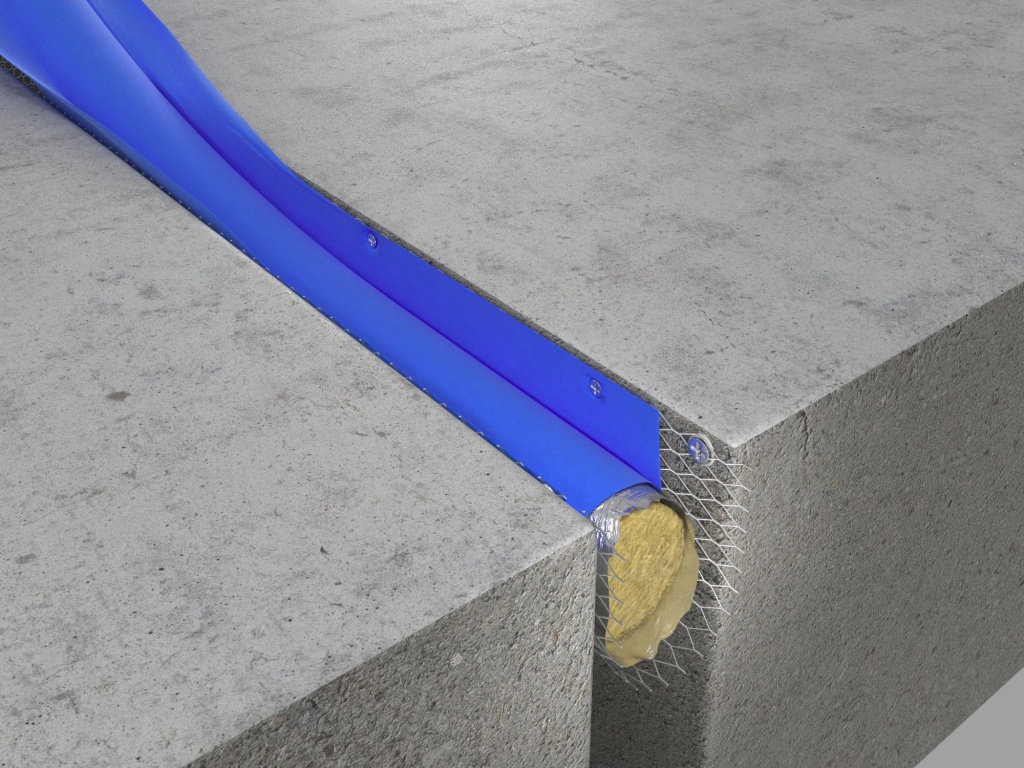

3.2 После установки сетки-лотка в шов можно приступать к монтажу огнезащитного шнура «ОГНЕКОНТУР-ПШ». Шнур имеет специальные «выпуски» с 2-ух сторон для крепления к поверхностям бетона. Данный метод крепления позволяет обеспечить надежное крепление шнура между поверхностями, также, при растяжении шва, механически прикрепленные «выхлысты» будут способствовать максимальному растяжению шнура «ОГНЕКОНТУР-ПШ» в шве, не оставляя пространства между огнезащитным шнуром и поверхностями бетона, препятствуя тем самым распространению огня и дыма между стеной и шнуром. Противопожарный шнур «ОГНЕКОНТУР-ПШ» всегда выбирается шире шва (согласно табл.1). Устанавливается исключительно в сжатом состоянии (до 33%). Аккуратно сжимая шнур «ОГНЕКОНТУР-ПШ», он вдавливается на глубину до 50 мм от поверхности края плит, внутрь сетки-лотка. Выхлысты остаются по-бокам, как показано на рис.2, для дальнейшего их механического крепления. После установки шнура в сетку-лоток, расправляем выхлысты по бетонным поверхностям, как показано на рис.2. Крепление выхлыстов осуществляется дюбель-гвоздями, с отступом вниз от края плит 1,5-2 см и с шагом 20 см через сетку-лоток. Выхлысты из кремнеземной ткани со специальным полимерным покрытием имеют прочную структуру на разрыв и допускается крепление дюбель-гвоздями без дополнительных защитных прокладок между головкой гвоздя и тканью. Рис.2

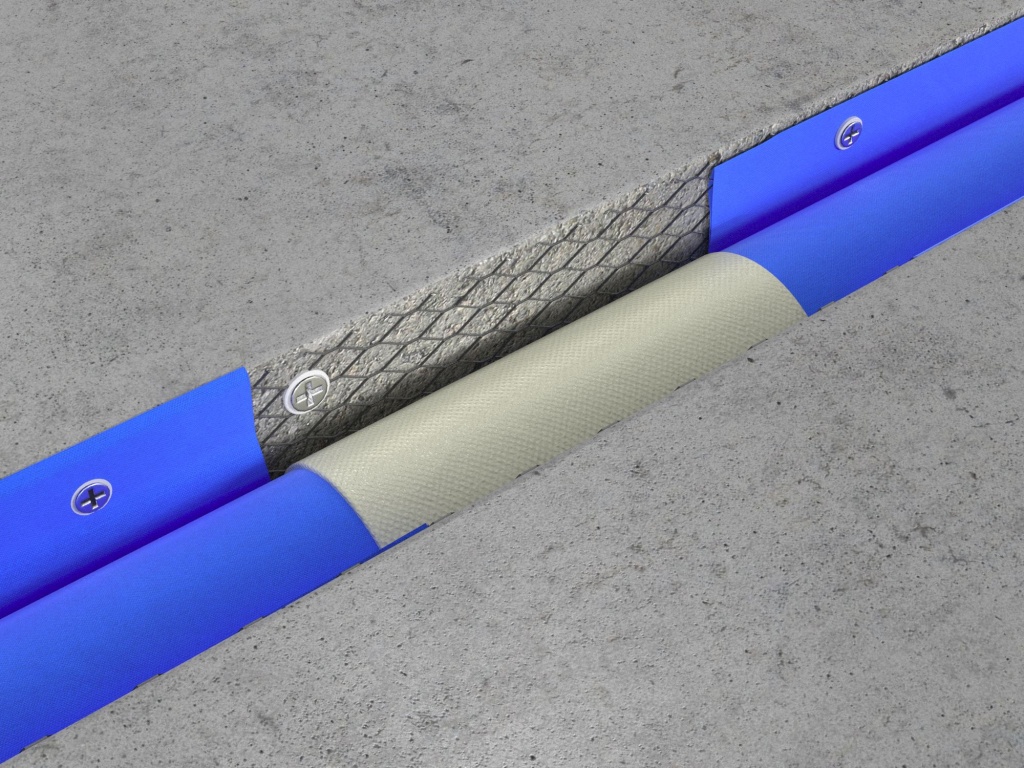

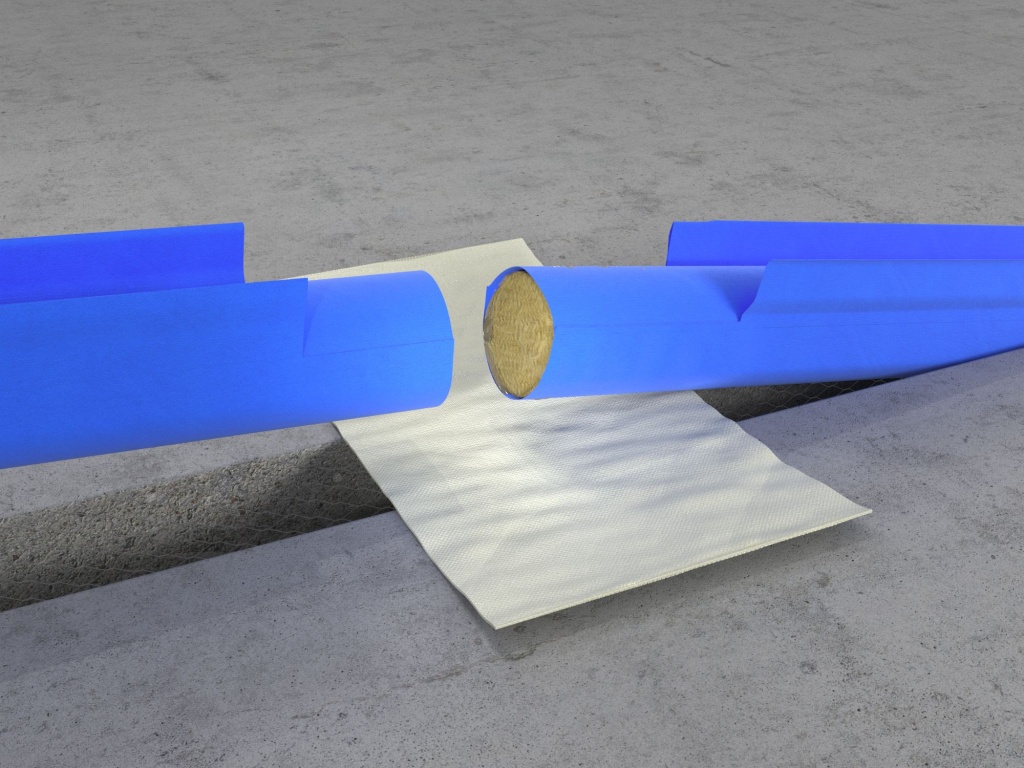

3.3 Так как шнуры «ОГНЕКОНТУР-ПШ», в зависимости от диаметра, поставляются разной длины, в процессе монтажа возникает необходимость «сращивания» шнуров между собой для достижения непрерывной защитной конструкции огнезащиты деформационного шва. Отдельные шнуры имеют «припуски» ткани в местах соединения, что позволяет собирать их как «пазл», вставляя друг в друга отдельные части. Данный метод очень удобен при монтаже. Соединение происходит стык в стык. Для защиты соединения рекомендуется применять промышленный степлер с оцинкованными скобами. Для дополнительной защиты мест соединения рекомендуется усилить его методом обертывания в 2 слоя и склеивания (негорючим клеем) стеклотканью. Также можно склеивать и сам шнур, до соединения частей, намазав негорючим клеем один конец шнура. Эти меры являются дополнительными. Использование клея при монтаже возможно при температуре воздуха не ниже +5°С. При температурах ниже по согласованию с ответственными лицами возможно применять специальные марки клея, уделив особенное внимание устранению влаги и конденсата.
3.4 Монтаж противопожарного барьера «ОГНЕКОНТУР-ПШ» осуществляется в диапазоне температур от -40°С до +50°С.
3.5 Варианты установки противопожарных шнуров «ОГНЕКОНТУР-ПШ»

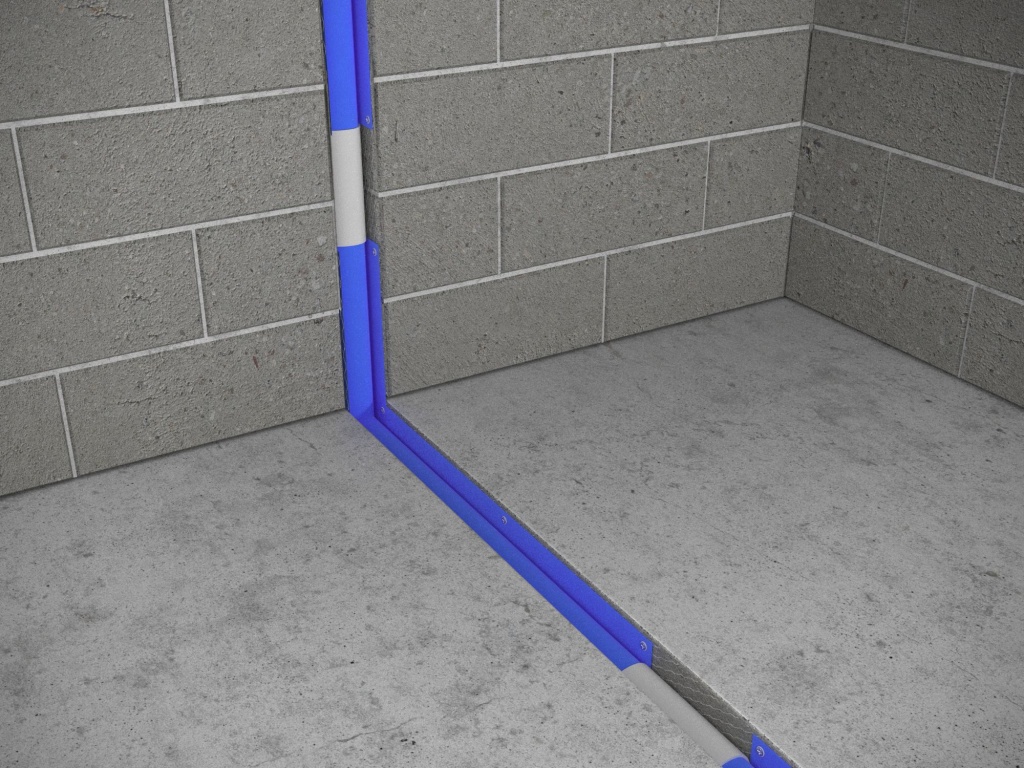

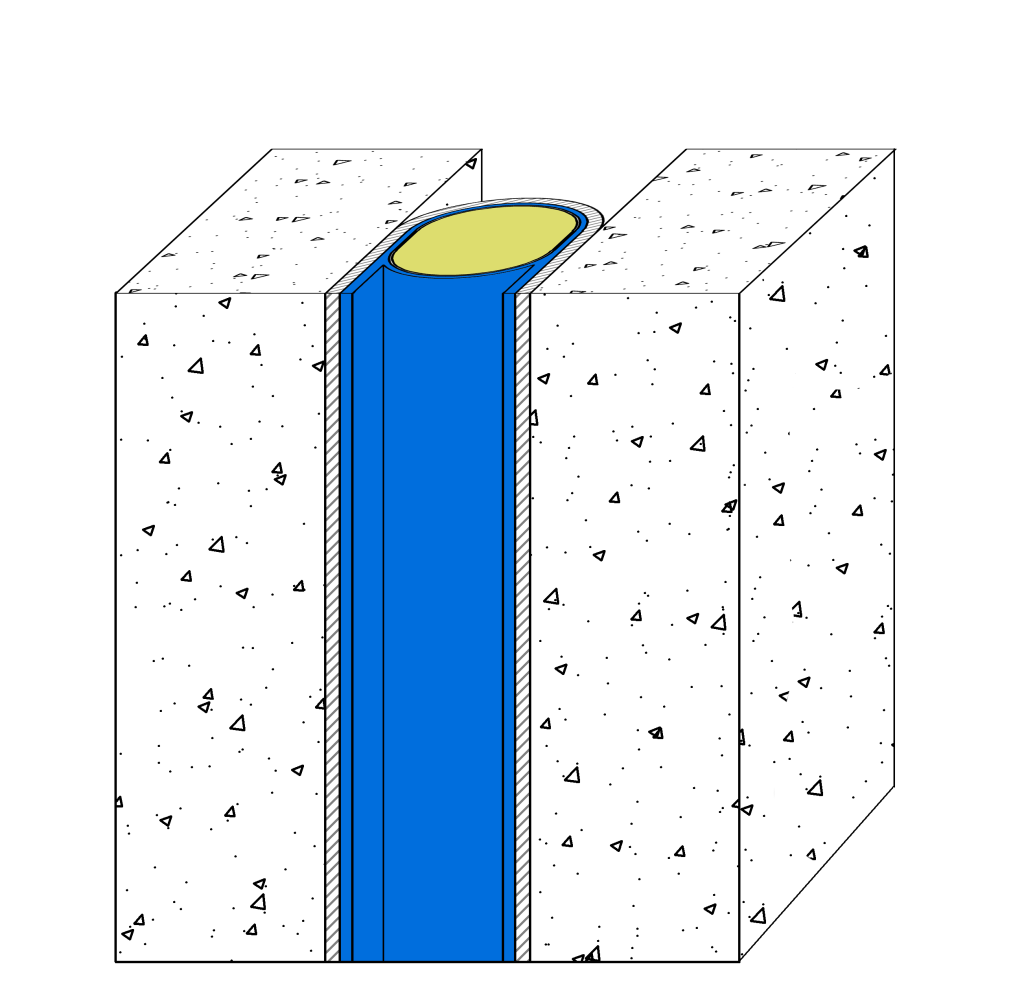

Деформационные швы на полу, стене и потолке

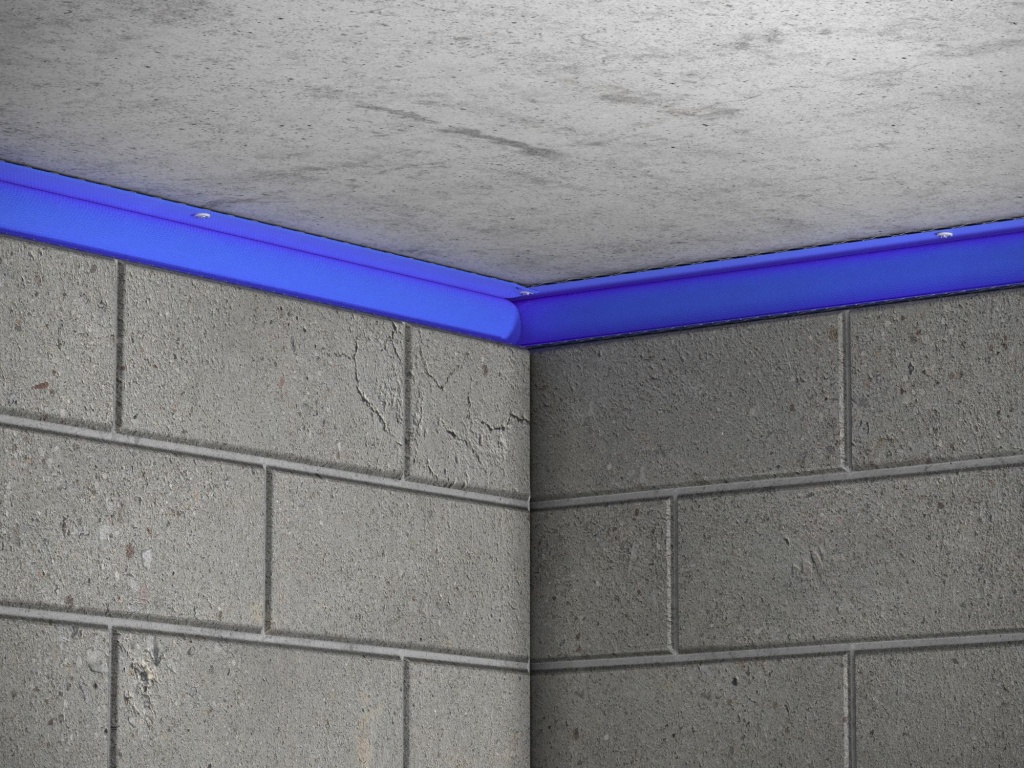

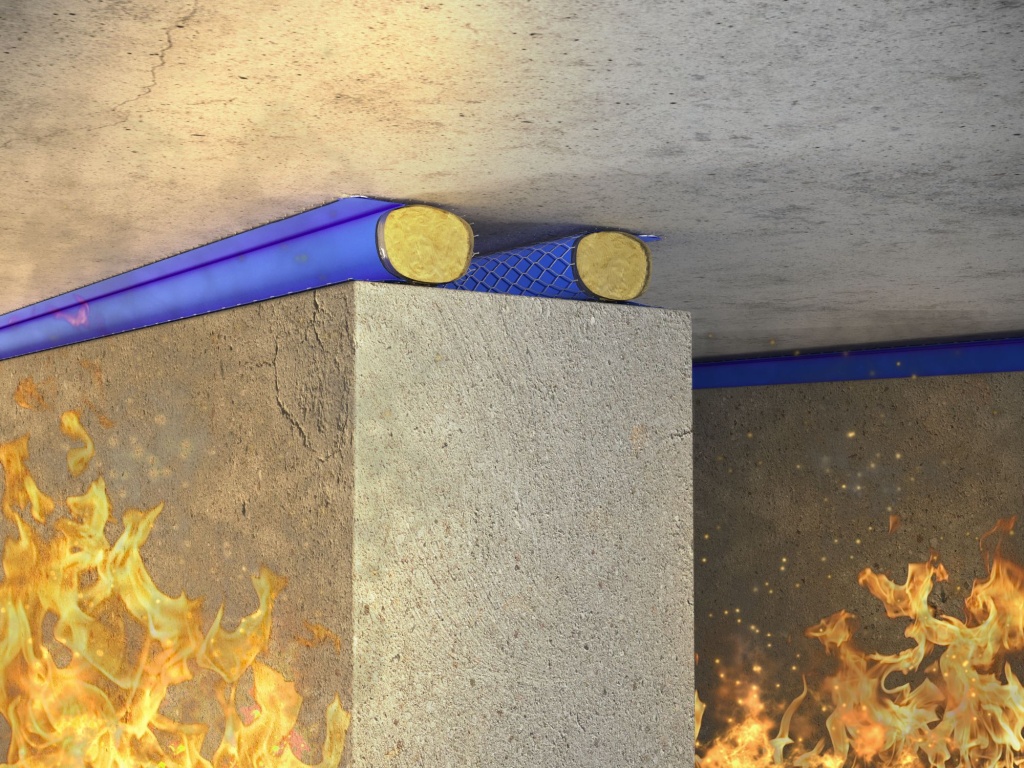

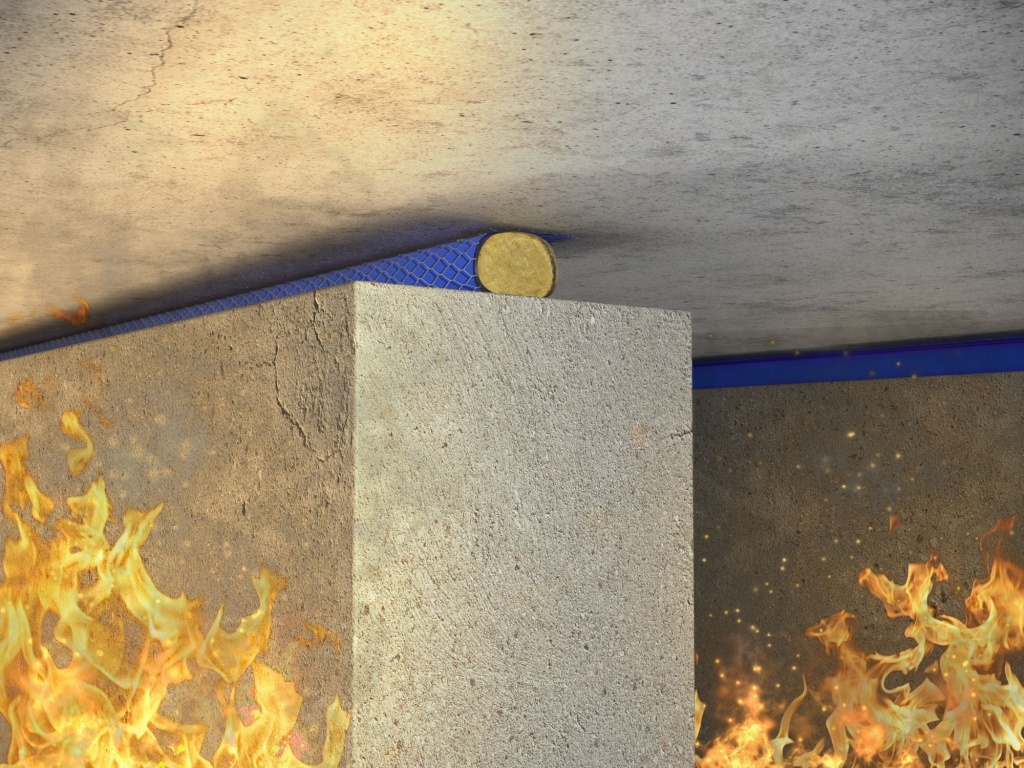

Варианты установки противопожарных барьеров «ОГНЕКОНТУР- ПШ» для заполнения швов вверху стены
Прочие варианты укладки противопожарных швов:
Открытый шов
Шов закрыт герметиком
С гидроизоляционной мембраной
С дилатационными системами «ГидроКонтур»
