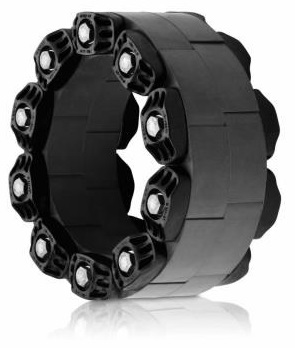

Звеньевой уплотнитель АКВАСТОП®

1. ОПИСАНИЕ

Звеньевой уплотнитель служит для герметизации свободного пространства между обсадной трубой (гильзой) и основной трубой или кабелем при проходе через стены, фундаменты, а также при запрессовке труб в различные технологические ёмкости или резервуары.

Герметизация происходит при затягивании болтов на прижимных элементах и обеспечивается за счёт радиального расширения резиновых элементов уплотнителя

Основные области применения:

• Проход труб через стены и фундаменты
• Заделка резервуаров
• Уплотнение обсадных труб.

Преимущества:

• Длительный срок эксплуатации
• Устойчивое положение в стене
• Подходит также для установки после прокладки труб
• Простой и быстрый монтаж
• Поглощение ударных, шумовых и вибрационных нагрузок
• Катодная защита труб
• Гидростатическое уплотнение



2. УСТАНОВКА

	1. Отцентрировать трубу или кабель в отверстии стены. Убедитесь в том, что труба имеет с обеих сторон стены опору, так как Звеньевые Уплотнители АКВАСТОП не выполняют функцию опоры.
	2. Соединить. Соедините два конца цепи. Расслабьте заднюю пластину, работающую на сжатие, настолько, чтобы уплотнительное кольцо можно было свободно двигать.
	3. Все головки болтов должны указывать в направлении монтажника. Возможное провисание цепи нормалью. Не удаляйте никаких элементов. При использовании труб малых диаметров возможно будет необходимо при монтаже растянуть цепь!
	4. Продвиньте кольцо в зазор. Головки болтов должны быть также доступны после монтажа. При использовании цепей с большими уплотнительными элементами продвиньте сначала кольцо на позицию «6 часов», а затем по обе стороны до позиции «12 часов».
	5.Начните теперь в позиции «12 часов» затягивать болты по часовой стрелке. Затягивать только вручную, а не с помощью электроинструмента!
	6. Затяните каждый болт МАКСИМУМ на 4 оборота. Повторите процесс по часовой стрелке 2 - 3 раза, до тех пор, пока эластомер не выступит между всеми пластинами, работающими на сжатие.
	7. Окончательный монтаж. Повторить процесс завинчивания через 2 часа. В зависимости от условий применения (размер зазора, температура и т.д.) при необходимости затянуть несколько раз. Особенно важно при использовании сегментов 500 и 650.

Что нужно делать:

• Проверьте, чтобы уплотнительные элементы, поверхность трубы и внутренние стенки кольцевого отверстия или обсадной трубы не были загрязнены.
• Убедитесь, что труба находится по центру.
• Установите цепь и следите за тем, чтобы прижимные пластины равномерно расправились.
• Используйте только предписанное количество сегментов.
• Следите за тем, чтобы труба была надлежащим образом укреплена, когда она будет засыпана.

Что нельзя делать:

• Не монтируйте цепь до тех пор, пока не расправите прижимные пластины.
• Не устанавливайте уплотнители на трубы спиральной сварки.
• Не затягивайте болт окончательно до того, пока Вы не затянули следующий болт.
• Не используйте электрошуруповёрты, дрели, ударные дрели и т.п.
• Уплотнители ЗУП не используются в качестве опоры
